Konu Dokunma Nedir?

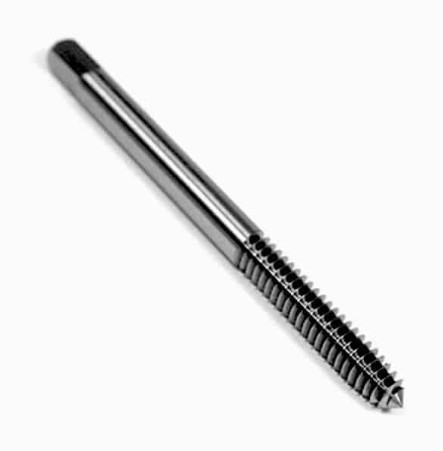

A iplik musluğu önceden delinmiş delikler içerisinde iç dişler oluşturmak için tasarlanmış özel bir kesme aletidir. Vidaları, cıvataları ve diğer dişli bağlantı elemanlarını barındıran sarmal oluklar oluşturmak için malzemeyi çıkararak (muslukları keserek) veya malzemeyi değiştirerek (musluklar oluşturarak) çalışır. Diş kılavuzları, montaj ve mekanik sabitleme için hassas iç diş açmanın gerekli olduğu imalat, otomotiv, havacılık ve sıhhi tesisat endüstrilerinde çok önemlidir.

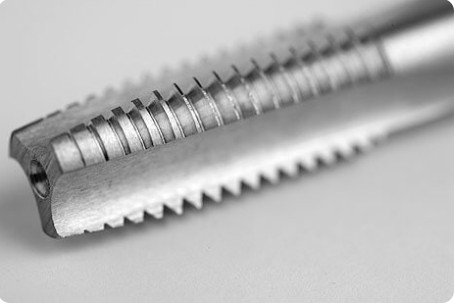

Diş kılavuzları, kılavuz çekme işlemi sırasında oluşan kesme kuvvetlerine ve sürtünmeye dayanmak için tipik olarak sertleştirilmiş krom çeliğinden, yüksek hız çeliğinden (HSS) veya yekpare karbürden üretilir. Takımda, talaş tahliyesi için kesici kenarlar ve kanallar sağlayan uzunlamasına yivlerin yanı sıra, musluğu deliğe yönlendiren yivli bir uç bulunur.
İplik Musluğunun Ana İşlevleri
Dahili Konu Oluşturma
İplik musluğunun birincil işlevi deliklerdeki iç dişleri kesmek veya oluşturmaktır. Dış diş açma araçlarının (kalıpların) aksine, kılavuzlar silindirik bir yüzeyin iç kısmından çalışarak dişli bağlantının dişi bileşenini oluşturur. Bu, cıvataların, vidaların ve saplamaların metal, plastik veya kompozit iş parçalarına güvenli bir şekilde bağlanmasını sağlar.
Diş Onarımı ve Restorasyonu
Musluklar, hasar görmüş veya soyulmuş iç dişlerin onarılmasında kritik bir işlev görür. Diş profilini yeniden keserek, kılavuzlar aşınmış dişleri orijinal özelliklerine geri döndürebilir ve yüksek değerli bileşenlerin hurdaya çıkmasını önleyebilir. Bu, özellikle bileşen değiştirme maliyetlerinin önemli olduğu motor onarımı, makine bakımı ve havacılık uygulamalarında önemlidir.
Talaş Yönetimi ve Tahliye
Talaşları etkili bir şekilde yönetmek için farklı kılavuz geometrileri tasarlanmıştır. Spiral nokta kılavuzları talaşları ileri doğru iter (açık delikler için idealdir), spiral kanallı kılavuzlar ise talaşları geriye doğru çeker (kör delikler için gereklidir). Bu talaş tahliye fonksiyonu takımın kırılmasını önler ve diş kalitesini garanti eder.
İplik Hesaplamaları için İplik Dokunma Nasıl Kullanılır
Matkap Boyutu Hesaplamasına dokunun
Kılavuz çekmeden önce doğru çapta bir pilot delik açmalısınız. Kademe matkabı boyutu yaklaşık olarak elde edilecek şekilde hesaplanır. %65–75 iplik etkileşimi , optimum güç-tork dengesini sağlar. Sadece bir delik 0,2 mm küçük boyutlu kılavuz çekme torkunu artırabilir %15–25 kırılma riskini önemli ölçüde artırır.
RPM ve İlerleme Hızı Hesaplaması

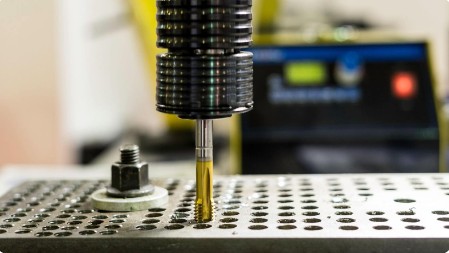

CNC kılavuz çekme için iş mili hızı (RPM) aşağıdaki formül kullanılarak hesaplanır: RPM = (Kesme Hızı × 1000) / (π × Kılavuz Çapı) . İlerleme hızı, iplik adımına tam olarak uymalıdır; herhangi bir uyumsuzluk, ipliğin takılmasına veya kılavuzun kırılmasına neden olur. Örneğin, bir M6×1,0 kılavuz, devir başına tam olarak 1,0 mm ilerleme gerektirir.
Kör Delikler İçin Derinlik Hesabı
Kör deliklere kılavuz çekerken, aşağıdakileri sağlamak için matkap derinliğini hesaplayın: 3–5 adım uzunluğu açıklık gerekli diş derinliğinin ötesinde. Bu, musluğun deliğin tabanına temas etmesini önleyerek anında kırılmaya neden olur. 20 mm diş derinliği gerektiren M8×1,25 diş için en az 24–26 mm derinliğe kadar delik açın.

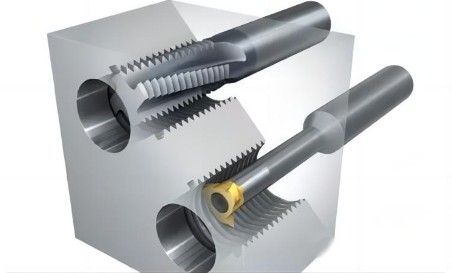

Konu Dokunma ve Diğer İş Parçacığı Açma Yöntemleri
Temel Bilgi: Aşağıdaki malzemeler için diş frezeleme tercih edilir: 50 HRC veya yüksek değerli parçalar, çünkü kırık freze bıçaklarının çıkarılması kırık kılavuzlara göre daha kolaydır. Form dokunma teklifleri 3 kat daha uzun takım ömrü alüminyumdaki kılavuzları kesmekten daha iyidir ancak ≤36 HRC malzemelerle sınırlıdır.
Musluk ve Dişli Musluk Arasındaki Fark
Terimler sıklıkla birbirinin yerine kullanılır, ancak ince ayrımlar vardır:
- "Dokun" el kılavuzları, makine kılavuzları ve biçimlendirme kılavuzları da dahil olmak üzere iç diş oluşturmak için kullanılan herhangi bir aletin genel terimidir.
- "İplik Dokunun" özellikle standartlaştırılmış diş profilleri (örn. UNC, UNF, Metrik) üretmek için tasarlanmış tanımlanmış diş geometrisi, oluklar ve sap konfigürasyonuna sahip komple kesici takım tertibatını ifade eder.
Pratik kullanımda, "diş açma" aletin sarmal dişler oluşturma işlevini vurgularken, "dokunma" daha geniş anlamda alet kategorisine atıfta bulunabilir. Her iki terim de aynı temel takım ailesini tanımlar.
Musluk Kırılması Nasıl Önlenir?
Kılavuz kırılması en maliyetli işleme arızaları arasında yer alır ve kör deliklerdeki kılavuzların kırılması sıklıkla EDM çıkarma bu, parçanın kendisinden daha pahalıya mal olabilir. Bu kanıtlanmış stratejileri uygulayın:
Pilot Delik Boyutunu Optimize Edin
Hedef %75 iplik etkileşimi %100 yerine. Tam dişler yalnızca %5 güç katar ancak tork taleplerini üç katına çıkarır. Matkap boyutunu kurulum sırasında doğrulayın; hiçbir zaman yalnızca program verilerine güvenmeyin.
Uygun Kılavuz Geometrisini Seçin
- Açık delikler: Talaşları ileri iten spiral noktalı (tabanca burnu) musluklar kullanın

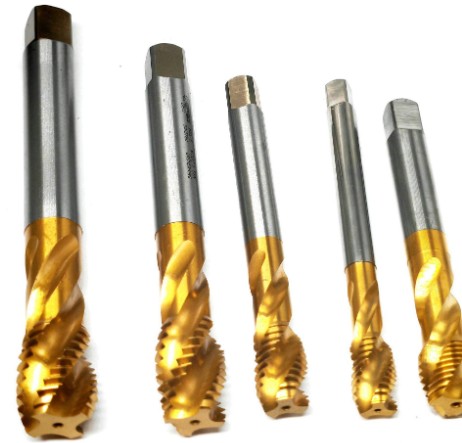

- Kör delikler: Talaşları yukarı doğru çeken spiral oluklu musluklar kullanın
- Derin delikler (>1,5× çap): Gaga kılavuz çekme döngülerini uygulayın
Kontrol Kesim Parametreleri
Kesme hızını şu kadar azaltın: %20–30 sertleştirilmiş çelikler için. İş mili hızını ve ilerleme hızını senkronize etmek için CNC'de hassas kılavuz çekme modunu kullanın; yanlış hizalama, eşit olmayan yüklemeye ve kırılmaya neden olur.
Uygun Yağlamayı Sağlayın
Aşırı basınç katkı maddeleri içeren yağ bazlı kesme sıvıları, kılavuz çekme için suda çözünebilen soğutuculardan daha iyi performans gösterir. Paslanmaz çelik 316L için yetersiz yağlama iş sertleşmesine ve tutukluğa neden olur.
Takım ve Makine Koşullarının Korunması
- Arızayı beklemeden, iplik sayısı sınırlarına göre muslukları proaktif olarak değiştirin
- İş mili salgısının şu şekilde olduğunu doğrulayın: ≤0,01 mm
- Küçük hizalama bozukluklarını telafi etmek için hareketli kılavuz tutucuları kullanın
Kör Delik Nedir ve Hangi Musluk Kullanılmalıdır?
Kör Deliğin Tanımı
A kör delik iş parçasının içinden tamamen geçmeyen bir deliktir; tabanı kapalıdır. Açık deliklerin aksine, kör delikler talaşları içeride hapseder ve diş oluşturmayı önemli ölçüde daha zorlu hale getirir. Bağlantı elemanlarının karşı taraftan çıkıntı yapmaması gereken motor bloklarında, hidrolik manifoldlarda ve yapısal bileşenlerde kör delikler yaygındır.
Kör Delikler için Önerilen Kılavuz Tipleri
Kritik Gereksinim: Kör delikler için daima spiral flüt muslukları mümkünse dahili soğutma kanallarıyla. Bunlar talaşları yukarıya ve deliğin dışına çekerek kırılmaya neden olacak şekilde alt kısımda sıkışmayı önler. Çapın 1,5 katından daha derin delikler için, gagalamayla kılavuz çekme uygulayın; 2-3 diş ilerletin, ardından talaşları temizlemek için geri çekin.
Konu Musluğunun Bakımı Nasıl Yapılır
Temizleme ve Saklama
Her kullanımdan sonra, talaşları ve kesme sıvısı kalıntılarını gidermek için muslukları bir fırça ve solventle iyice temizleyin. Kenarların hasar görmesini önlemek için muslukları ayrı bölmelerde veya koruyucu kılıflarda saklayın. Muslukları asla diğer aletlerle temas edebilecekleri alet çekmecelerine atmayın.
Muayene ve Bileme
Kılavuz kesme kenarlarını büyüterek aşınma, ufalanma veya kenarda birikme olup olmadığını kontrol edin. Aşınma tespit edildiğinde yivleri yeniden bileyin, ancak asla flütün dibini taşlamayın —bu, aleti zayıflatır. Uygun geometriyi yeniden sağlamak için yeniden taşlama sırasında aşınmış tüm bölümleri çıkarın. Yeniden bileme sırasında çok dar bir alan genişliği oluşturmaktan kaçının.
Kaplama ve Yüzey İşlem
gibi yüzey işlemlerini uygulayın. Titanyum Nitrür (TiN) veya sürtünmeyi azaltmak ve takım ömrünü uzatmak için buhar oksit. TiCN kaplamalar özellikle paslanmaz çelik uygulamalarda etkilidir. Yeniden kaplanmış musluklar şunları başarabilir: 2–3× takım ömrü kaplanmamış aletler.
Yaşam Yönetimi
Malzeme ve diş sayısına göre önceden belirlenmiş takım ömrü sınırları belirleyin. Örneğin alüminyumdan yapılmış bir HSS musluğu işleyebilir 500–1000 delik 316L paslanmaz çelikten yapılmış aynı musluk yalnızca uzun süre dayanabilir 50–100 delik . Muslukları proaktif bir şekilde değiştirin; aşınmış kılavuzlar, gereğinden küçük dişleri keser ve daha yüksek tork gerektirir, bu da kırılma riskini artırır.
Konu Dokunmaları Hakkında SSS
Musluğum neden kör deliklerde sürekli kırılıyor?
En yaygın neden deliğin dibinde talaş birikmesi . Talaşları yukarı doğru çeken spiral oluklu kılavuzlara geçin, matkap derinliğinizin yeterli açıklık sağladığını doğrulayın (diş derinliğinin ötesinde 3-5 adım) ve derin delikler için gaga kılavuz çekme döngülerini düşünün.
Elle ve makineyle kılavuz çekmek için aynı kılavuzu kullanabilir miyim?

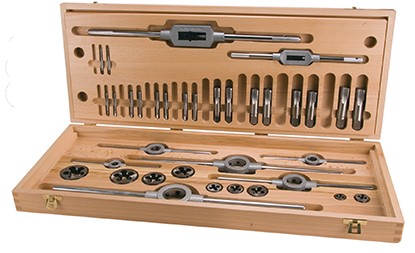

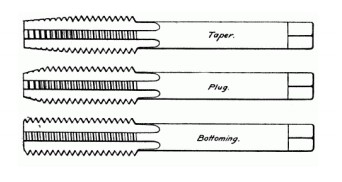

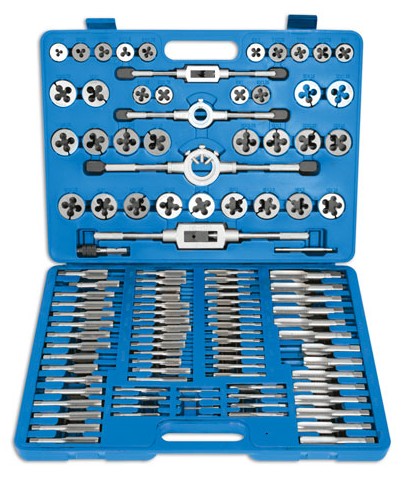

El kılavuzları (konik, tıpa, taban setleri), kılavuz anahtarlarıyla manuel kullanım için tasarlanmıştır ve aşamalı kesim için özel pah uzunluklarına sahiptir. Makine kılavuzları, senkronize besleme hızlarıyla CNC/işleme merkezi kullanımı için tasarlanmıştır. Makinelerde el kılavuzları kullanılabilirken, agresif geometrileri nedeniyle makine kılavuzları manuel olarak kullanılmamalıdır.
Muslukların kesilmesi ve şekillendirilmesi arasındaki fark nedir?
Muslukların kesilmesi Diş oluşturmak ve talaş üretmek için malzemeyi çıkarın. Muslukların oluşturulması (rulo kılavuzları) talaş oluşumu olmadan malzemeyi yerinden çıkararak daha iyi yüzey kalitesine sahip daha güçlü dişler oluşturur. Bununla birlikte, kılavuzların oluşturulması için ≤36 HRC malzeme gerekir ve biraz daha büyük dişler üretilerek daha büyük pilot deliklere ihtiyaç duyulur.
Kırık bir musluğu bir delikten nasıl çıkarabilirim?
Çıkarma yöntemleri şunları içerir: (1) Kırık sapı kavrayan kılavuz çıkarıcılar, (2) musluğu yakmak için Elektrik Boşaltma İşleme (EDM), (3) Sol el matkaplarla dikkatli delme veya (4) Yüksek değerli parçalar için kimyasal çözünme. Önleme her zaman daha uygun maliyetlidir; kırık kılavuzun çıkarılması, iş parçasının kendisinden daha pahalıya mal olabilir.
İpliklerim neden çok sıkı veya çok gevşek?
Gevşek iplikler büyük boyutlu matkap deliklerini veya küçük boyutlu kesim yapan aşınmış kılavuzları gösterir. Sıkı iplikler küçük boyutlu matkaplar, küçük boyutlu kesim yapan aşınmış kılavuzlar (yan yüzey aşınması hatve çapını arttırır) veya gevşemeye neden olan yetersiz yağlama önerilebilir. Çizimlerde daima matkap boyutunu doğrulayın ve tolerans sınıflarını (metrik için 6H, Birleşik için 2B) belirtin.
Kılavuz çekmek için hangi kesme hızını kullanmalıyım?
Tipik yüzey hızları: Alüminyum: 15–25 m/dak; Karbon Çelik: 8–12 m/dak; Paslanmaz Çelik: 4–8 m/dak; Sertleştirilmiş Çelik (>45 HRC): 3–5 m/dak . Şüpheye düştüğünüzde alt uçtan başlayın ve yavaş yavaş artırın. Aşırı hız, paslanmazda iş parçasının sertleşmesine ve aşınmayı hızlandıran ısı oluşumuna neden olur.
