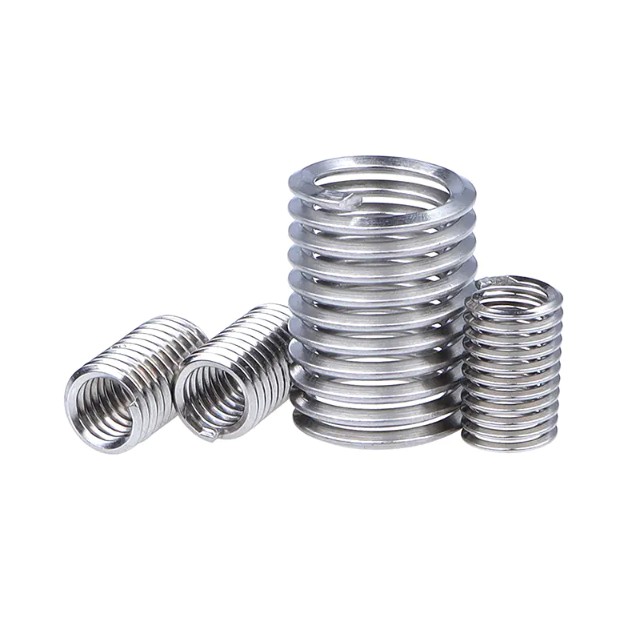

A tel iplik ekleme elmas şekilli bir kesite sahip, yüksek gerilimli paslanmaz çelik telden (tipik olarak Tip 304 veya 316) yapılmış, helisel olarak sarılmış bir sabitleme cihazıdır. Çoğu ana malzemenin mukavemetini aşan kalıcı, aşınmaya dayanıklı bir iç diş oluşturmak için önceden açılmış bir deliğe yerleştirilir. Ucun yay benzeri tasarımı, yükleri tüm diş uzunluğu boyunca eşit bir şekilde dağıtmasına olanak tanır ve üstün bağlantı bütünlüğü için kesme yükünü radyal "kasnak gerilimine" dönüştürür.
Başlangıçta havacılık ve otomotiv uygulamaları için geliştirilen tel vidalı insertler iki temel işlevi yerine getirir: Hasar görmüş veya soyulmuş ipliklerin onarılması ve Yumuşak malzemelerdeki takviye iplikleri Alüminyum, magnezyum ve kompozitler gibi. Bitmiş yüzey (8-16 mikroinç) son derece pürüzsüz olup, sürtünmeden kaynaklanan diş erozyonunu neredeyse tamamen ortadan kaldırır ve korozyon direnci sağlar.
Ana Tel İplik Ek Çeşitleri
Tel dişli ek parçaları kilitleme mekanizmalarına ve kurulum yöntemlerine göre kategorize edilir. Dört ana tür şunlardır:
Serbest Çalışan (Stveart) Uçlar
Bunlar en yaygın türdür; esas olarak cıvata boyutuna uygun iç dişler oluşturan helisel olarak sarmal yaylardır. Herhangi bir kilitleme özelliği olmaksızın düzgün, serbest çalışan dişler sağlarlar. Şunun için en iyisi: Sık sık montaj/demontajın gerekli olduğu ve titreşimin minimum düzeyde olduğu genel amaçlı uygulamalar.
Vida Kilitleme Uçları
Bu parçalar, erkek dişe radyal basınç uygulayan ve titreşim veya darbe nedeniyle gevşemeyi önlemek için hakim tork oluşturan bir veya daha fazla çokgen kavrama bobinine sahiptir. Kilit rondelaları veya diş kilitleme bileşikleri gibi ek kilitleme mekanizmalarına olan ihtiyacı ortadan kaldırırlar. Şunun için en iyisi: Motorlar, makineler ve havacılık uygulamaları gibi yüksek titreşimli ortamlar.
Tanged Ekler
Bobinin bir ucunda küçük bir çıkıntı (montaj kolu) bulunan orijinal tasarım. Sap, kurulum aletine geçer ve kurulumdan sonra kesilmelidir. Avantajları: Daha düşük maliyet, yerleşik güvenilirlik. Dezavantajları: Kör deliklerden çıkarılmasını gerektiren, kırılan saptan kaynaklanan Yabancı Nesne Kalıntısı (FOD) riski.
Tangless Ekler
Her iki ucunda sivri uç yerine tahrik çentikleri bulunan modern bir yenilik. Bu ekler herhangi bir parçayı kırmadan takılıp çıkarılabilir ve FOD risklerini tamamen ortadan kaldırır. Avantajları: Yeniden kullanılabilir, daha hızlı kurulum, artıkların alınmasına gerek yoktur, kritik havacılık ve temiz oda uygulamaları için idealdir. Mevcut yerler: Hem serbest çalışan hem de vida kilitlemeli konfigürasyonlar.
| Tür | Kilitleme Özelliği | Kurulum | FOD Riski | En İyi Uygulama |
|---|---|---|---|---|
| Serbest Koşu | Yok | Tanged veya Tangless | Düşük-Orta | Genel kurul |
| Vidalı Kilitleme | Radyal kavrama bobinleri | Tanged veya Tangless | Düşük-Orta | Yüksek titreşimli ortamlar |
| Tanged | Değişir | Tang kopması gerektirir | Orta-Yüksek | Maliyete duyarlı uygulamalar |
| Tangless | Değişir | Ara verilmesine gerek yok | Yok | Havacılık ve kritik sistemler |
Uygun Model Nasıl Seçilir?
Doğru tel dişi insertinin seçilmesi dört temel parametrenin dikkate alınmasını gerektirir:
Diş Boyutu ve Adımı
Ek parçayı cıvata spesifikasyonunuza göre eşleştirin (metrik: M2–M39; İngiliz ölçü birimi: UNC/UNF #2 ila 1/2" ve daha büyük). Ek parça, bağlantı elemanının hem nominal çapına hem de diş adımına (kaba veya ince) uygun olmalıdır.
Ekleme Uzunluğu
Kesici uç uzunluğu diş çapının (D) katı olarak belirtilir:
- 1.0D: Minimum etkileşim, dar alanlar için uygun
- 1.5D: Çoğu uygulama için standart uzunluk
- 2.0D–3.0D: Yüksek yüklü veya kritik uygulamalar için maksimum güç
Malzeme Seçimi
Standart kesici uçlar üretilmektedir 304 paslanmaz çelik (AISI 304, 200.000 psi çekme mukavemetine kadar sertleştirilmiş). Özel uygulamalar için:
- 316 paslanmaz çelik: Denizcilik/kimyasal ortamlar için geliştirilmiş korozyon direnci
- Inconel X-750: Yüksek sıcaklık uygulamaları (550°C/1022°F'ye kadar)
- Fosfor bronz: Azaltılmış sürtünme veya kıvılcım direnci gerektiren uygulamalar
Yüzey İşlem
İsteğe bağlı kaplamalar belirli koşullarda performansı artırır:
- Kuru Film Yağlayıcı (MolyLube): Yüksek torklu uygulamalarda sürtünmeyi azaltır, yüksek sıcaklık dayanımı
- Kadmiyum veya Nikel kaplama: Üstün korozyon direnci, kurulum sırasında gevşemeyi önler
- Gümüş kaplama: Aşırı sıcaklık uygulamaları, iplik gevşemesini azaltır
Gerekli Kurulum Araçları
Eksiksiz bir tel diş ekleme kurulumu aşağıdaki özel araçları gerektirir:
| Araç | İşlev | Şartname Notları |
|---|---|---|
| STI (Vida Dişi Ekleme) Musluğu | Eklemek için iç iş parçacıkları oluşturur | Standart musluktan daha büyük adım çapı; kesici uç boyutuyla tam olarak eşleşmelidir |
| Çekirdek Delik Matkap Ucu | Dokunmadan önce pilot delik açar | Kesici uç boyutuna özel çap; toleranslara izin verilmez |
| Ekleme Aracı (Ön Sarıcı) | Rüzgarlar dişli deliğe giriyor | Manuel, elektrikli veya pnömatik; sabit veya sabit olmayan mandrel türleri |
| Tang Kırma Aracı | Kurulumdan sonra tang'ı kaldırır | Küçük boyutlar için zımba ve çekiç (200g); daha büyük parçalar için özel kırma aletleri |
| Havşa | Giriş pahı oluşturur | Derinlik ≤ 0,4 × eğim; kesici uç ipliğinin geçişini önler |
| Konu Fiş Ölçer | Bitmiş iplik doğruluğunu doğrular | Kalite kontrolü için Geçer/Gitmez göstergesi |
| Çıkarma Aracı | Hasarlı uçları kaldırır | Onarım veya değiştirme senaryoları için gereklidir |
Elektrikli alet seçenekleri: Yüksek hacimli üretim için pnömatik veya elektrikli kurulum araçları, ayarlanabilir derinlik limitleri ve otomatik ters çevirme özellikleri sayesinde tutarlı kurulum derinliği sağlar.
Doğru Kurulum Prosedürü
Doğru kurulum kesin bir sonucu takip eder beş adımlı dizi . Bu prosedürden sapmalar, kesici uç arızasının birincil nedenidir.
Adım 1: Sondaj
Belirtilen STI matkap ucunu kullanarak deliği doğru çap ve derinliğe kadar delin. Kritik gereksinimler: Delme derinliği kesici uç montaj derinliğini en az 1-2 diş kadar aşmalıdır; delik konik olmamalıdır; talaşların tamamen çıkarılması gerekir; özellikle kör delikler için kritik öneme sahiptir.
Adım 2: Havşa Açma
Diş geçişini önlemek ve kesici uç için bir giriş sağlamak amacıyla delik girişine bir havşa uygulayın. Maksimum havşa derinliği: 0,4 × adım. Aşırı havşa açma kesici ucun tutulmasını tehlikeye atar.
Adım 3: Dokunma (CYBE Dokunuşu)
Kesici ucun dış çapına uyum sağlamak için standart kılavuzlardan daha büyük bir adım çapı oluşturan, belirtilen STI kılavuzunu kullanarak dişleri kesin. Açık delikler için kılavuz derinliği kesici uç uzunluğunu aşmalıdır. Kör deliklerde musluğun kırılmasını önlemek için kontrollü kuvvet kullanın. İplikleri iyice temizleyin kesici uç montajından önce basınçlı hava (kör delikler için radyal nozullar) kullanın.
Adım 4: Kurulumu Ekle
Ucu (pırazvanalı uçlar için) veya çentikleri (dolaşmayan uçlar için) tutturarak ek parçayı kurulum aletine monte edin. Ucu vidalı deliğe sarmak için aleti döndürün. Ek parça yüzeyin 0,25-0,75 diş altına geldiğinde durun. "Çapraz diş açılmasına" veya kesici uç hasarına neden olabilecek aşırı eksenel kuvvet uygulamaktan kaçının.
Adım 5: Sapın Çıkarılması (Yalnızca Pırazvanalı Uçlar)
Açık delikler için: Sap kırma aletini (delgi) sapın üzerine konumlandırın ve aletin diğer ucuna bir çekiçle vurun. 200 gr çekiç tang'ı kesmek için. Kör delikler için: Kırık kısmı çıkarmak için uzun burunlu pense veya çıkarma aletleri kullanın. Bitmiş ipliğin teknik özellikleri (tipik olarak ISO 2/6H toleransı) karşıladığını bir iplik tıkacı mastarı ile doğrulayın.
Uyumlu Malzemeler
Tel vidalı insertler neredeyse tüm mühendislik malzemeleriyle uyumludur ve daha yumuşak alt tabakalar için özel avantajlar sağlar.
Yumuşak Metaller (Birincil Uygulamalar)
- Alüminyum alaşımları: En yaygın uygulama; Dökme ve dövme alüminyumda diş soyulmasını önler
- Magnezyum alaşımları: Hafif havacılık ve otomotiv bileşenleri için gereklidir
- Bakır ve bronz: Daha yumuşak demir dışı metallerde aşınma direnci sağlar
- Titanyum: Uyumlu ancak genellikle birincil takviye yerine diş onarımı için kullanılır
Demirli Metaller
Çelikte (yeterli diş mukavemetine sahip olan) daha az ihtiyaç duyulurken, kesici uçlar kullanılır. dökme demir ve sünek demir aşınma direnci için ve çelik Diş aşınmasını önlemek için sık sık montaj/demontaj gerektiren uygulamalar.
Metalik Olmayan Malzemeler
Etkili termoplastikler, termosetler ve kompozitler (karbon fiber, fiberglas) doğrudan ipliklerin kolayca sıyrılabileceği yerler. Ucun radyal basıncı, kırılgan malzemelerde çatlamaya neden olan gerilim yoğunlaşmaları olmadan mekanik kilitleme sağlar.
Malzeme sertliği kılavuzu: Uçlar en çok ana malzeme sertliğinin aşağıda olduğu durumlarda faydalıdır 30 HRC (Rockwell C) . Daha sert malzemelerde kesici uçlar, mukavemeti arttırmak yerine korozyon direnci ve diş ömrünün uzatılmasını sağlar.
Aşırı Sıkma ve Kırılmayla Mücadele
Kurulum hataları, iş parçacığı bütünlüğünü geri yüklemek için sistematik iyileştirme gerektirir.
Aşırı Sıkılmış Uç Sökülmesi
Bir kesici uç aşırı sıkıldığında veya yanlış yerleştirildiğinde, özel bir çıkarma aracı . Aletin ucunu yerleştirme bobinine yerleştirin, sıkıca bastırın ve döndürün saat yönünün tersine eklemeyi geri almak için. İnatçı vakalarda, nüfuz eden yağı uygulayın ve çıkarma denemelerinden önce yağın ıslanmasına izin verin.
Kırık Uç Sökülmesi
Kurulum sırasında ek parça kırılırsa:
- Bir matkap ucu kullanarak kırık parçayı delin STI musluklu matkap boyutundan biraz daha küçük ana dişlere zarar vermemek için
- Kalan bobin parçalarını çıkarmak için bir musluk çıkarıcı veya çıkarması kolay bir alet kullanın
- Dişli deliği hasar açısından inceleyin; dişlerde sorun varsa, bir sonraki daha büyük kesici uç boyutuna kadar delik açın veya onarım için sağlam bir burç ucu (Keensert) kullanın
Önleme Tedbirleri
Aşırı sıkmayı önlemek için:
- Tork sınırlayıcı kurulum araçlarını veya önceden ayarlanmış tork anahtarlarını kullanın
- Ekleme tamamlandığında kurulumu durdurun Yüzeyin altında 0,25–0,75 iplik —asla hizalı veya çıkıntılı yapmayın
- Kurulumdan önce musluk derinliğinin yeterli olduğunu doğrulayın; Yetersiz derinlik "dibe çökmeye" ve bobin bozulmasına neden olur
- Uçun yapışmasına neden olabilecek aşınmayı önlemek için kılavuz çekme sırasında uygun yağlama kullanın
Sıkça Sorulan Sorular
Tel iplik ekleri yeniden kullanılabilir mi?
Dolaşmayan ekler birden çok kez çıkarılabilir ve yeniden kullanılabilir hasar olmadan. Pırazvanalı ekler teknik olarak çıkarılabilir, ancak pırazvananın kopması yeniden kullanımı pratik hale getirmez. Sık bakım gerektiren uygulamalar için, başlangıçtan itibaren dolaşmayan kesici uçları tercih edin.
Uçlu dişli bir delik ne kadar güçlüdür?
Düzgün takılmış bir tel diş eki, bir diş sağlar. Orijinal ana materyal ipliğinden %20 daha güçlü gerginlikte ve kesmede önemli ölçüde üstündür. Standart dişli deliğin ilk 2-3 dişindeki konsantrasyona karşı tam kesici uç uzunluğu boyunca yük dağılımı, birincil güç avantajını sağlar.
Uçlar cıvata tork özelliklerini etkiler mi?
Vida kilitlemeli uçlar gerektirir daha yüksek kurulum torku (tipik olarak 1,5–2× standart) kavrama bobinlerinden gelen hakim tork nedeniyle. Serbest dönen kesici uçlar standart tork değerlerini kullanır. Düşük tork gevşemeye neden olabileceğinden aşırı torklama cıvatanın arızalanmasına yol açabileceğinden her zaman kesici uç üreticisinin spesifikasyonlarını doğrulayın.
Tel iplik ekleme parçaları standartlaştırılmış mı?
Evet, çoğu kesici uç aşağıdakilere uygundur: DIN 8140 (Avrupa), NASM21209 (Havacılık) veya MS21209 (Askeri Standart). Bu standardizasyon, üreticiler arasında kesici uçlar, kılavuzlar ve kurulum araçları için uyumluluğu sağlar; ancak kritik uygulamalar için doğrulama önerilir.
Uçlar kör deliklere takılabilir mi?
Evet, hem pırazvanalı hem de pırazvanalı kesici uçlar kör deliklerde çalışır. Kör deliklerdeki pırazvanalı kesici uçlar için, delik derinliğinin kesici uç uzunluğunun tamamına ve pırazvana kopma açıklığına uygun olduğundan emin olun. Dolaşmayan uçlar kör delikler için özellikle avantajlıdır çünkü boşlukta gevşek sapların kalması riskini ortadan kaldırır.
Kesici ucun "dönmesine" veya dışarı çekilmesine neden olan şey nedir?
Üst deliğe dönüş ekleme şunu belirtir: yetersiz radyal basınç genellikle şunlardan kaynaklanır: (1) büyük boyutlu dişlere neden olan yanlış STI kılavuz boyutu, (2) minimum sertlik/kesme mukavemetinin altındaki malzemeye kurulum veya (3) yük için çok kısa kesici uç uzunluğu kullanılması. İyileştirme, daha büyük bir kesici ucun delinmesini ve takılmasını veya anahtar kilitlemeli sağlam bir kesici uca geçiş yapılmasını gerektirir.
